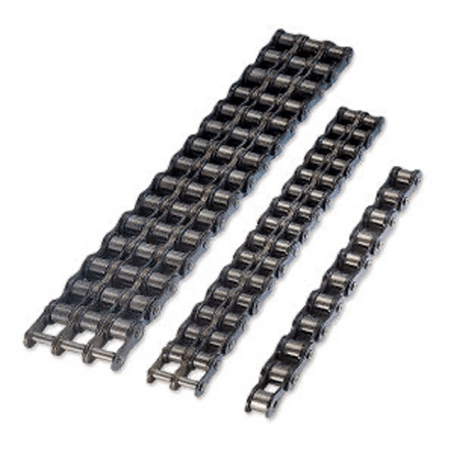

CORRENTES SERIE AMERICANA REFORÇADA
As correntes de rolos de grande resistência também são geralmente referidas como correntes de rolos resistentes. Algo importante a notar sobre estas correntes é que utilizam placas laterais mais espessas do que as correntes padrão, o que significa que as correntes de rolos reforçados de uma só fila (simplex) funcionarão com as mesmas rodas dentadas padrão (excluindo as de dupla fila), mas as correntes de rolos reforçados de dupla fila (duplex) requerem rodas dentadas especialmente fabricadas devido à necessidade de aumentar a largura entre os conjuntos de dentes.
Descrição
CORRENTES SERIE AMERICANA REFORÇADA
| REF | PASSO (P) | ROLETE (W) | ROLETE (D) | PINO (E) | PLACA (H) | PASSO Trans (T) | PINO (A) | CARGA RUTURA | PESO |
|---|---|---|---|---|---|---|---|---|---|
| 35H-1 | 9.525mm | 4.77mm | 5.08mm | 3.58mm | 9.0mm | 1.50mm | 13.30mm | 10.8 KN | 0.41 kg/m |
| 40H-1 | 12.7mm | 7.85mm | 7.95mm | 3.96mm | 12.0mm | 2.03mm | 18.80mm | 19.1 KN | 0.82 kg/m |
| 50H-1 | 15.875mm | 9.40mm | 10.16mm | 5.08mm | 15.09mm | 2.42mm | 22.10mm | 30.2 KN | 1.25 kg/m |
| 60H-1 | 19.05mm | 12.57mm | 11.91mm | 5.94mm | 18.0mm | 3.25mm | 29.20mm | 42.7 KN | 1.87 kg/m |
| 80H-1 | 25.4mm | 15.75mm | 15.88mm | 7.92mm | 24.0mm | 4.00mm | 36.20mm | 71.4 KN | 3.10 kg/m |
| 100H-1 | 31.75mm | 18.90mm | 19.05mm | 9.53mm | 30.0mm | 4.80mm | 43.60mm | 112.4 KN | 4.52 kg/m |
| 120H-1 | 38.1mm | 25.22mm | 22.23mm | 11.10mm | 35.7mm | 5.60mm | 53.50mm | 160.9 KN | 6.60 kg/m |
| 140H-1 | 44.45mm | 25.22mm | 25.40mm | 12.70mm | 41.0mm | 6.40mm | 57.60mm | 217.3 KN | 8.30 kg/m |
| 160H-1 | 50.8mm | 31.55mm | 28.58mm | 14.27mm | 47.8mm | 7.20mm | 68.20mm | 285.8 KN | 10.30 kg/m |
| 180H-1 | 57.15mm | 35.48mm | 35.71mm | 17.46mm | 53.6mm | 8.00mm | 75.90mm | 341.8 KN | 14.83 kg/m |
| 200H-1 | 63.50mm | 37.85mm | 39.68mm | 19.85mm | 60.0mm | 9.50mm | 86.60mm | 444.5 KN | 19.16 kg/m |
| 240H-1 | 76.20mm | 47.35mm | 47.63mm | 23.81mm | 72.3mm | 12.70mm | 109.6mm | 622.5 KN | 30.40 kg/m |
| 60H-2 | 19.05mm | 12.57mm | 11.91mm | 5.94mm | 18.0mm | 3.25mm | 55.30mm | 84.5 KN | 3.71 kg/m |
| 80H-2 | 25.40mm | 15.75mm | 15.88mm | 7.92mm | 24.0mm | 4.00mm | 68.80mm | 145.3 KN | 6.15 kg/m |
| 100H-2 | 31.75mm | 18.90mm | 19.05mm | 9.53mm | 30.0mm | 4.80mm | 82.70mm | 225.9 KN | 9.03 kg/m |
| 120H-2 | 38.10mm | 25.22mm | 22.23mm | 11.10mm | 35.7mm | 5.60mm | 102.4mm | 322.7 KN | 13.13 kg/m |
| 140H-2 | 44.45mm | 25.22mm | 25.40mm | 12.70mm | 41.0mm | 6.40mm | 109.8mm | 437.7 KN | 16.60 kg/m |
| 160H-2 | 50.80mm | 31.55mm | 28.58mm | 14.27mm | 47.8mm | 7.20mm | 130.1mm | 571.6 KN | 20.20 kg/m |
| 200H-2 | 63.50mm | 37.85mm | 39.68mm | 19.85mm | 60.0mm | 9.50mm | 164.9mm | 894.9 KN | 38.11 kg/m |
| 60H-3 | 19.05mm | 12.57mm | 11.91mm | 5.94mm | 18.0mm | 3.25mm | 81.40mm | 113.9 KN | 5.54 kg/m |
| 80H-3 | 25.40mm | 15.75mm | 15.88mm | 7.92mm | 24.0mm | 4.00mm | 101.4mm | 203.5 KN | 9.42 kg/m |
| 100H-3 | 31.75mm | 18.90mm | 19.05mm | 9.53mm | 30.0mm | 4.80mm | 121.8mm | 314.8 KN | 12.96 kg/m |
| 120H-3 | 38.10mm | 25.22mm | 22.23mm | 11.10mm | 35.7mm | 5.60mm | 151.2mm | 444.7 KN | 19.64 kg/m |
| 140H-3 | 44.45mm | 25.22mm | 25.40mm | 12.70mm | 41.0mm | 6.40mm | 162.0mm | 598.4 KN | 24.90 kg/m |
| 160H-3 | 50.80mm | 31.55mm | 28.58mm | 14.27mm | 47.8mm | 7.20mm | 192.0mm | 787.3 KN | 30.10 kg/m |
| 200H-3 | 63.50mm | 39.68mm | 39.68mm | 19.85mm | 60.0mm | 9.50mm | 143.2mm | 1228.2 KN | 57.06 kg/m |
